Contractbuigen van draad

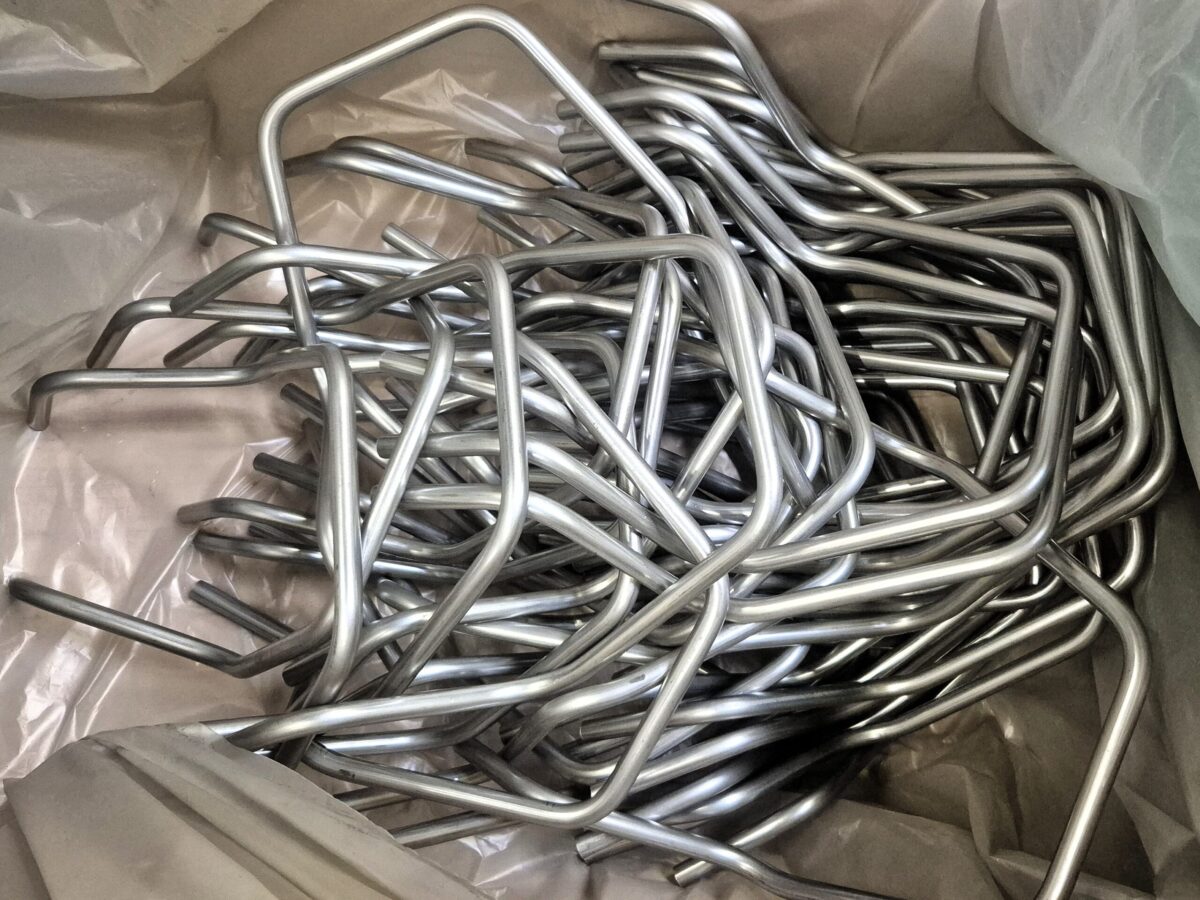

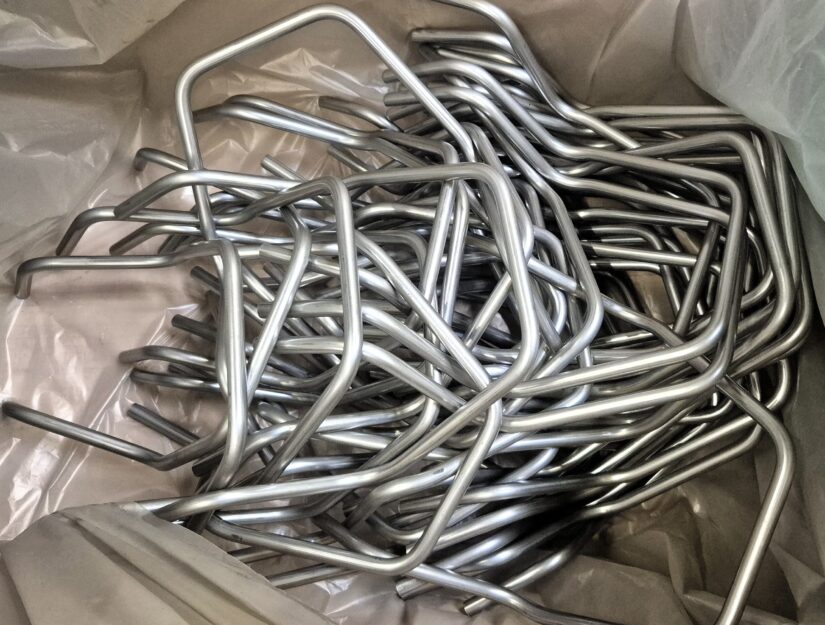

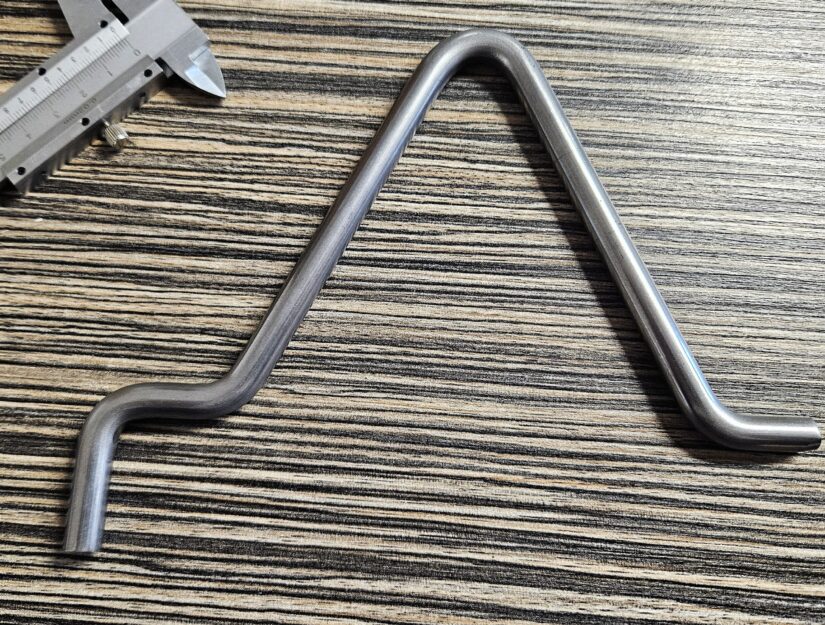

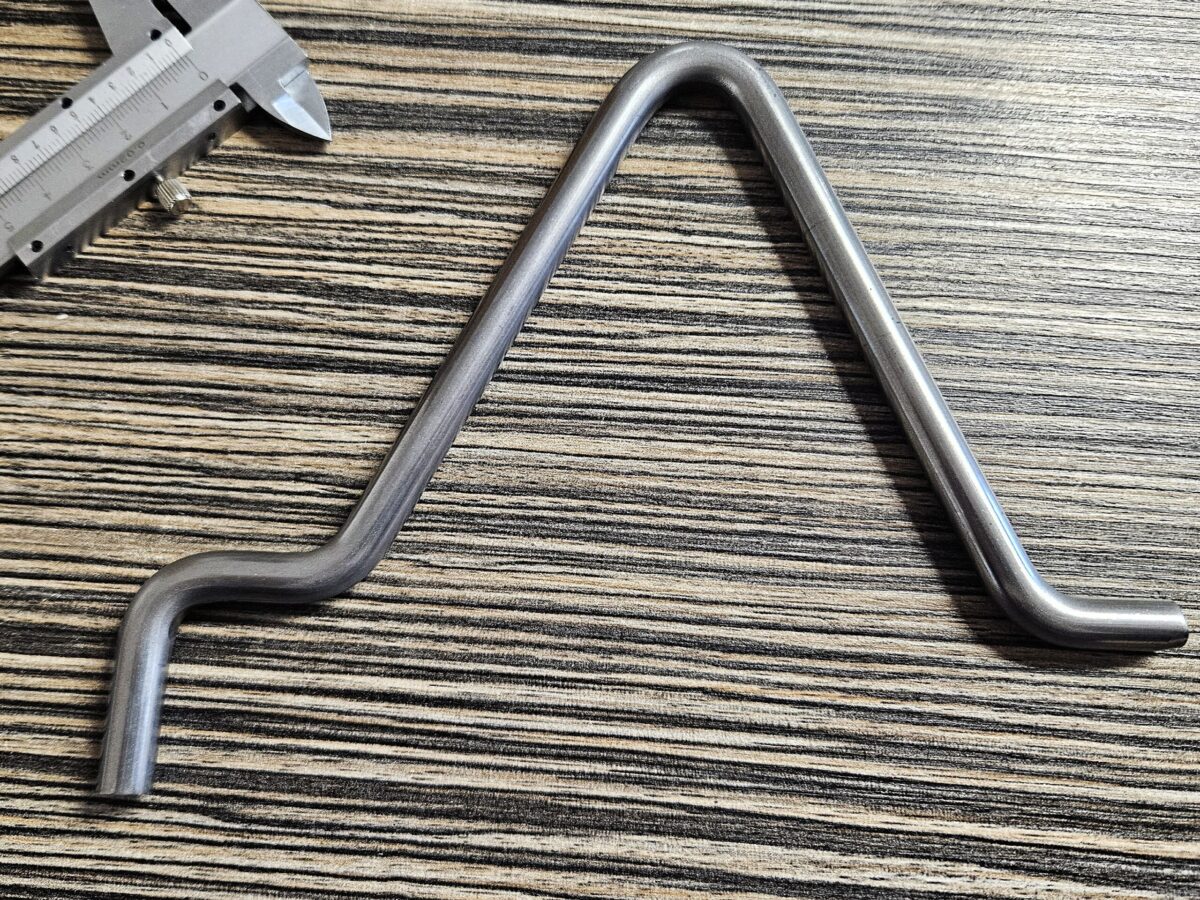

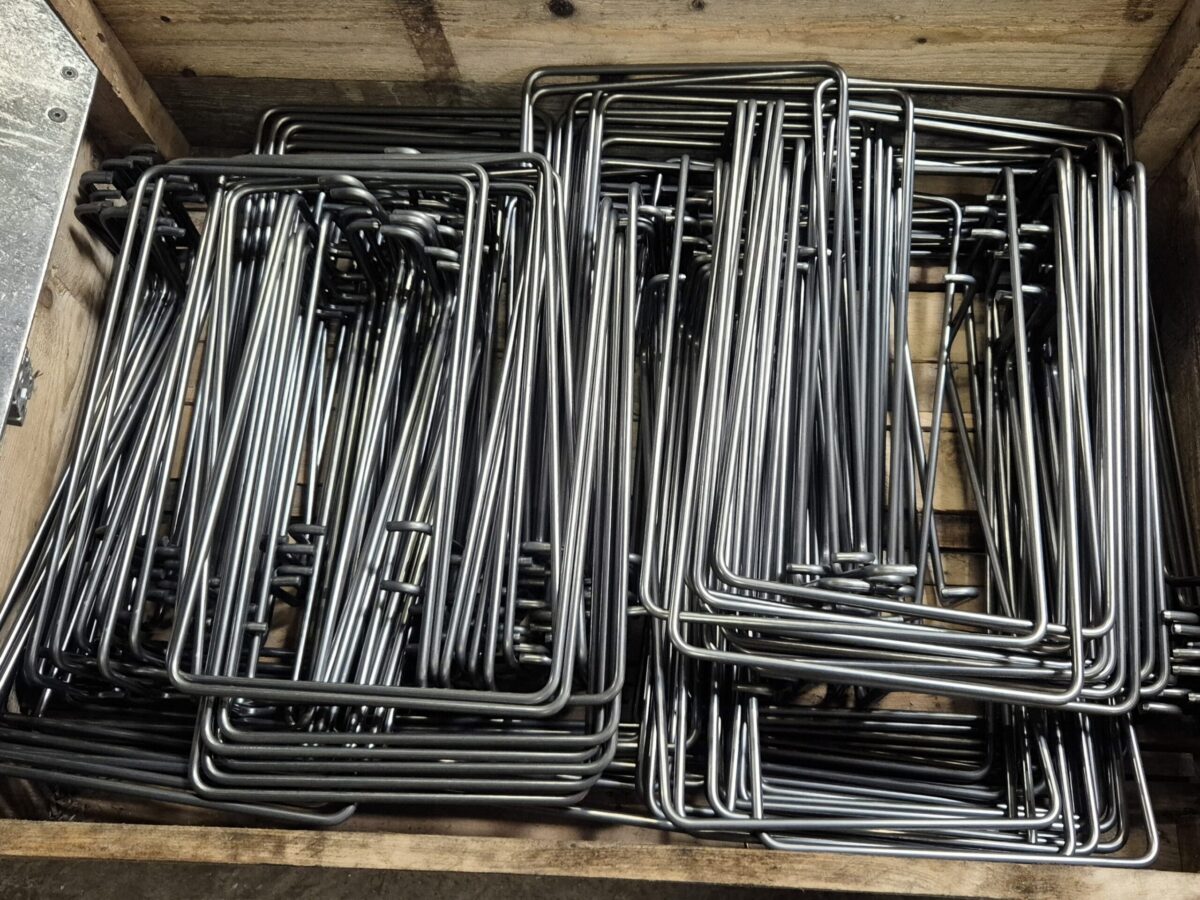

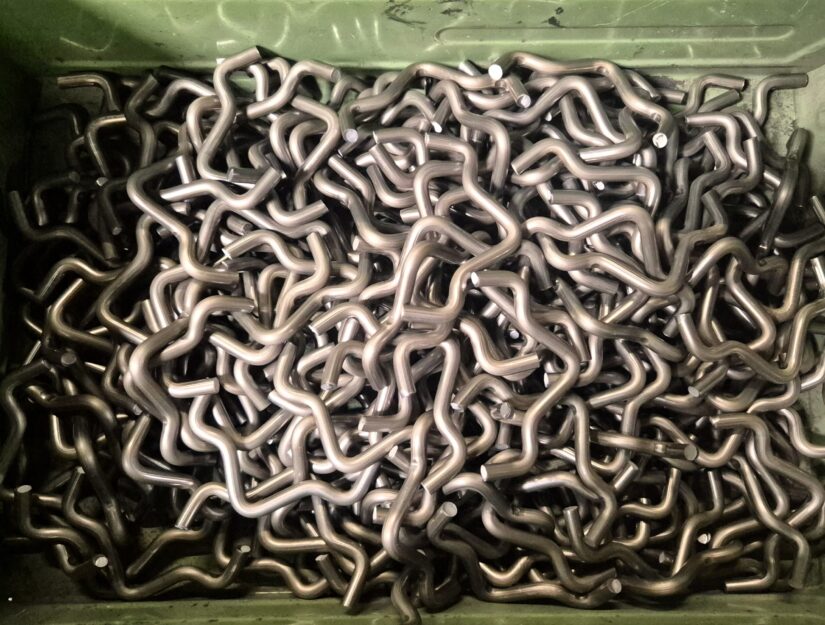

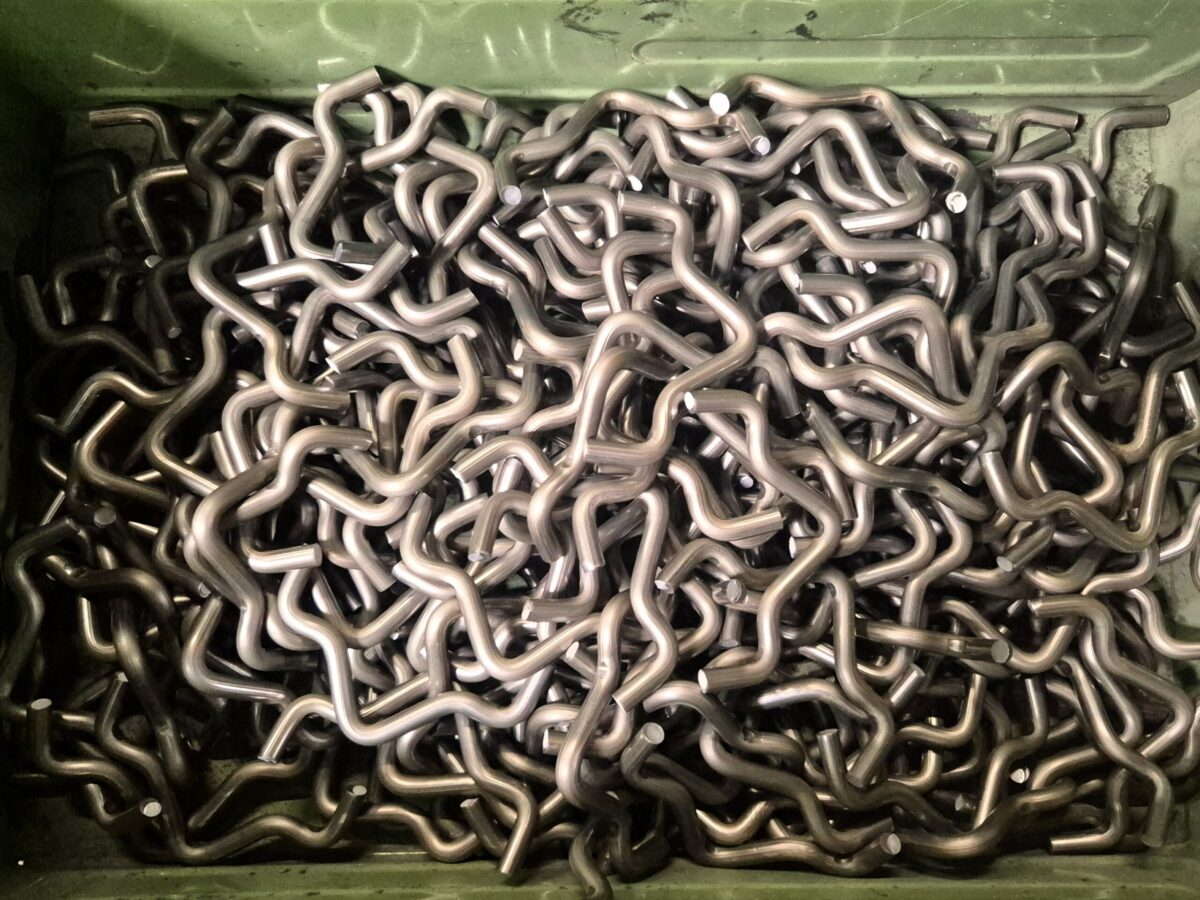

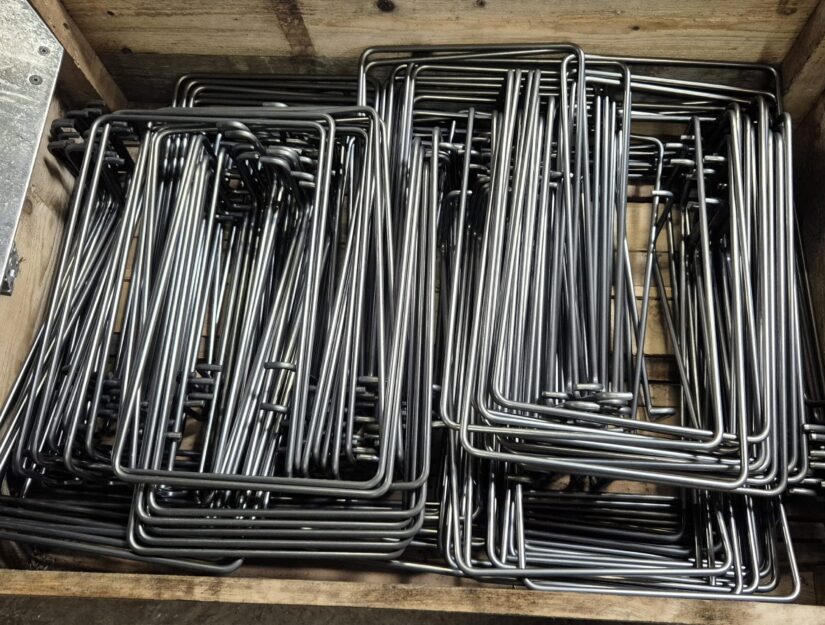

We verwerken staaldraad en roestvrij staaldraad in diameters van 6,0, 8,0, 10,0 en 12,0 mm. De draad wordt rechtgetrokken, meerdere keren gebogen, gedeeltelijk afgeschuind en geknipt met behulp van de CNC-buigmachine. We kunnen gebogen draadonderdelen produceren zoals beugels, spiralen, ringen, haken enz. met radii vanaf 0,5 x draaddiameter. Het knippen van recht rond draad met een lichte afschuining is ook mogelijk.

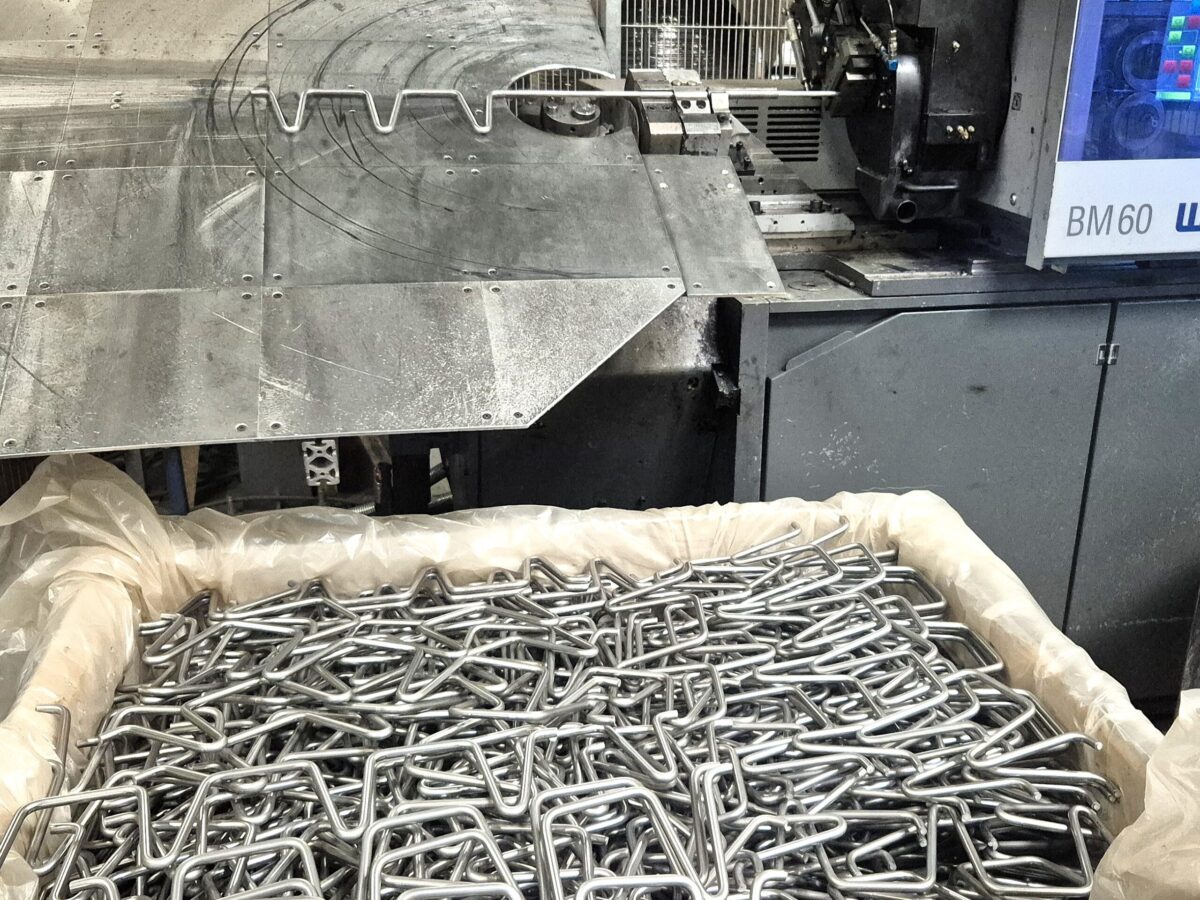

Informatie over onze CNC opwikkel- en buigmachine

• Machine met vrij programmeerbare elektronische besturing voor de productie van 2- en 3-dimensionale gebogen onderdelen.
• De draad wordt tijdens het invoeren rechtgetrokken door de rollenrichtmachine.
• De draadaanvoer kan geroteerd worden rond de lengteas van de draad door 4 paar aanvoerrollen.
• Hierachter bevindt zich een snijeenheid met servoaandrijving.

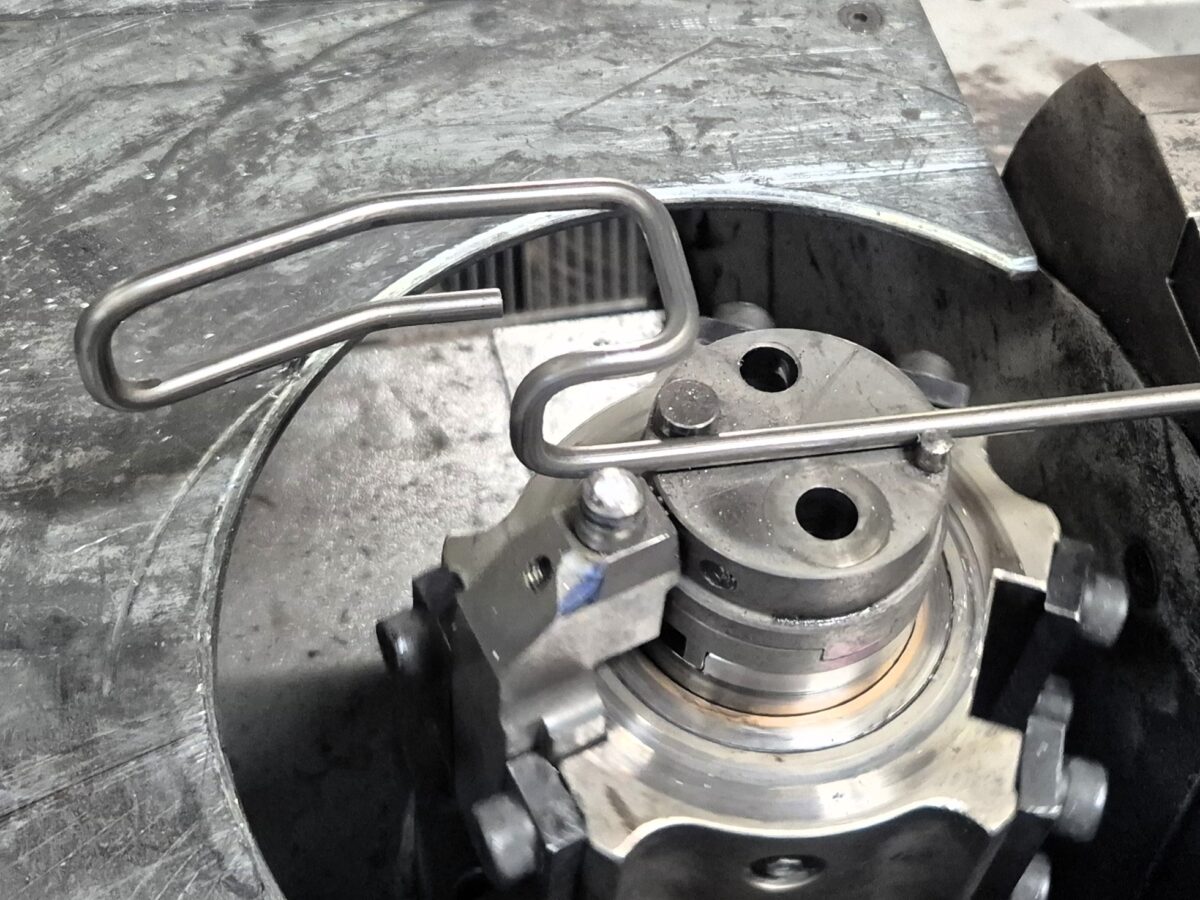

• De buigkop met 3 buigassen dient voor het vasthouden van buig-, wikkel- en opwikkelgereedschap.
• De steunplaat kan omhoog en omlaag worden gebracht via de besturingseenheid.
• De afkantinrichting heeft 3 afkantmessen voor het groeven van V-groeven met een maximale groefdiepte van 3 mm. De afschuining wordt gebruikt om afgeschuinde uiteinden aan beide zijden te produceren door de volgende snede precies in het midden van de V-groef te maken.

De hoge stijfheid en precisie worden bereikt dankzij de vaste buigkop en het principe van de roterende draad. De stabiele aanvoereenheid, de snelle, cyclustijd-geoptimaliseerde snede, de grote buigspeling en de flexibele toepassingsmogelijkheden dankzij de eindeloos roterende buig- en doornassen en de grote kruis- en op/neer-bewegingen maken nauwkeurig werken mogelijk.
Dankzij de opties voor variabele instelling van de afstand tussen de invoer, de snede en de buigkop, maakt de machine het mogelijk om zelfs de meest kritische buig- en wikkelbewerkingen nauwkeurig en repeteerbaar uit te voeren bij maximale productie.
De vaste buigkop wordt gekenmerkt door een hoge stijfheid bij hoge buigsnelheden.
Typische toepassingsgebieden voor de machine zijn onder andere torsiestaven voor de automobielindustrie en gebogen onderdelen voor de bouw- en meubelindustrie.
