Cintrage de fil Ø 6, 8, 10 et 12 mm

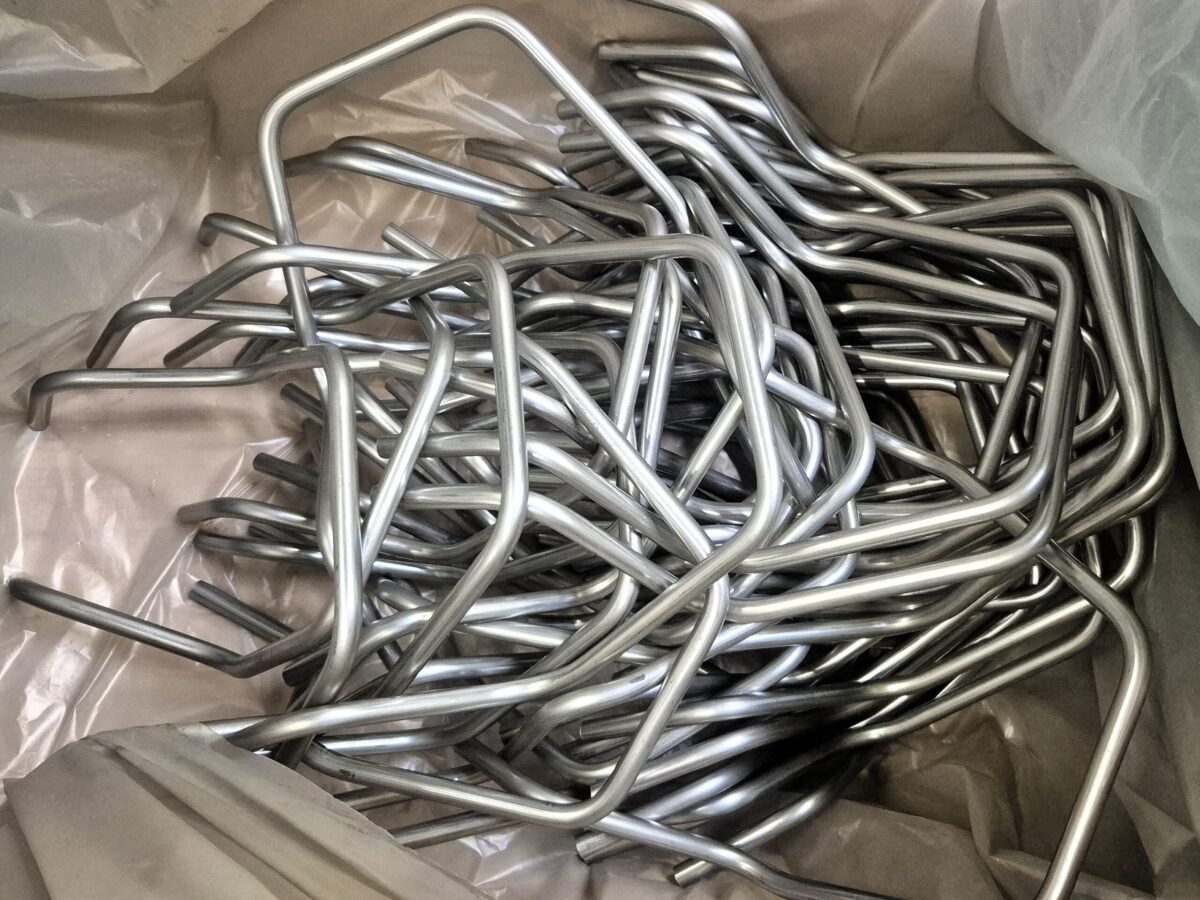

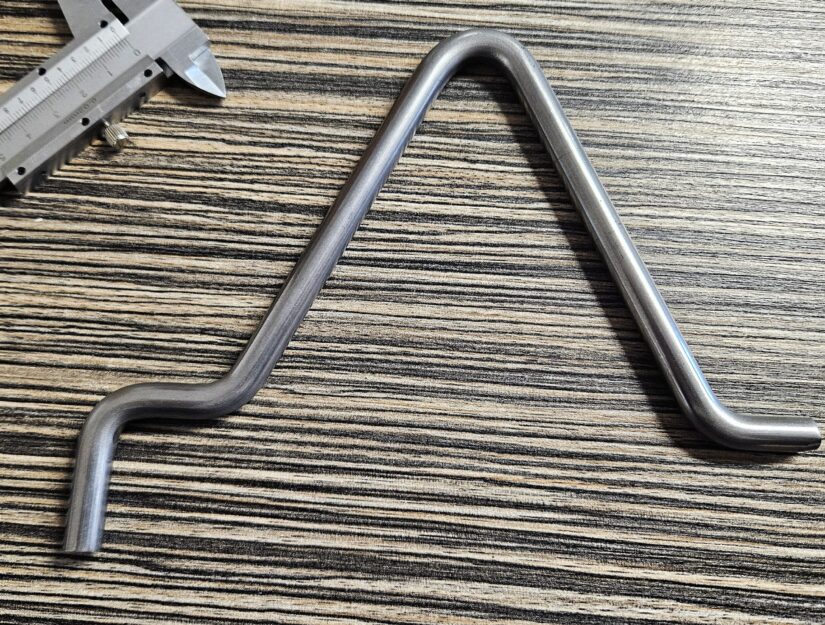

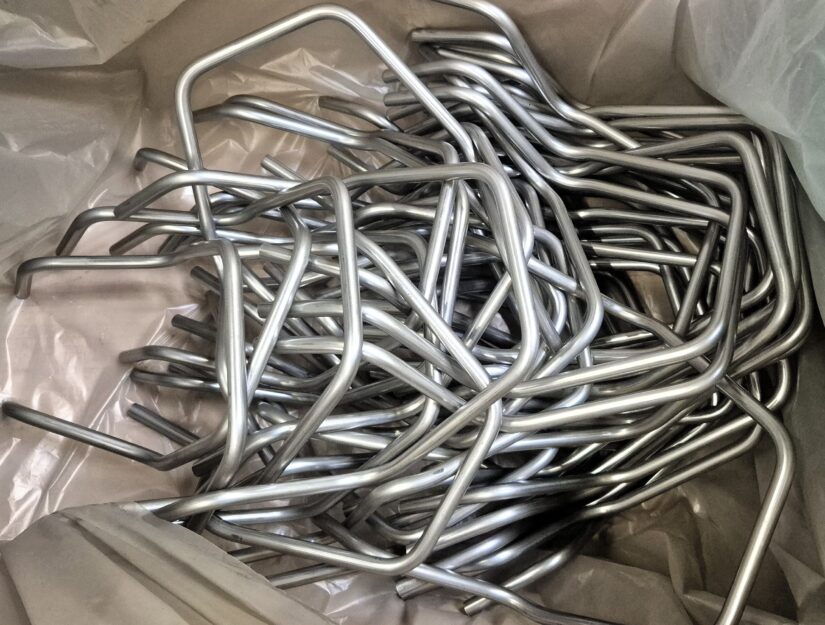

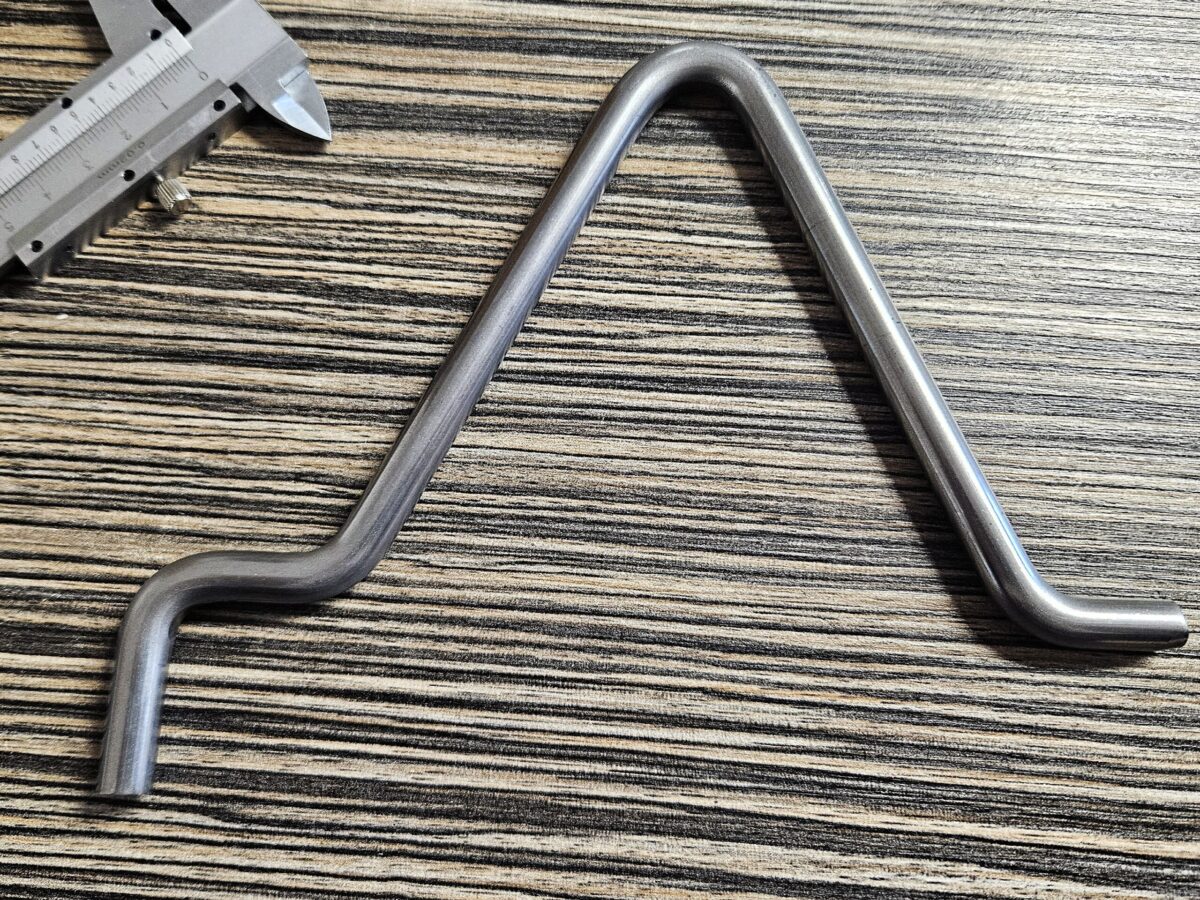

Nous travaillons le fil d’acier et le fil d’acier inoxydable dans les diamètres 6.0, 8.0, 10.0 et 12.0 mm . À l’aide de la machine de pliage CNC, le fil est redressé, plié plusieurs fois, partiellement chanfreiné et coupé. Nous pouvons fabriquer des pièces pliées en fil telles que des étriers, des spirales, des anneaux, des crochets, etc. avec des rayons à partir de 0,5 x le diamètre du fil. Il est également possible de cisailler du fil rond droit avec un léger chanfrein.

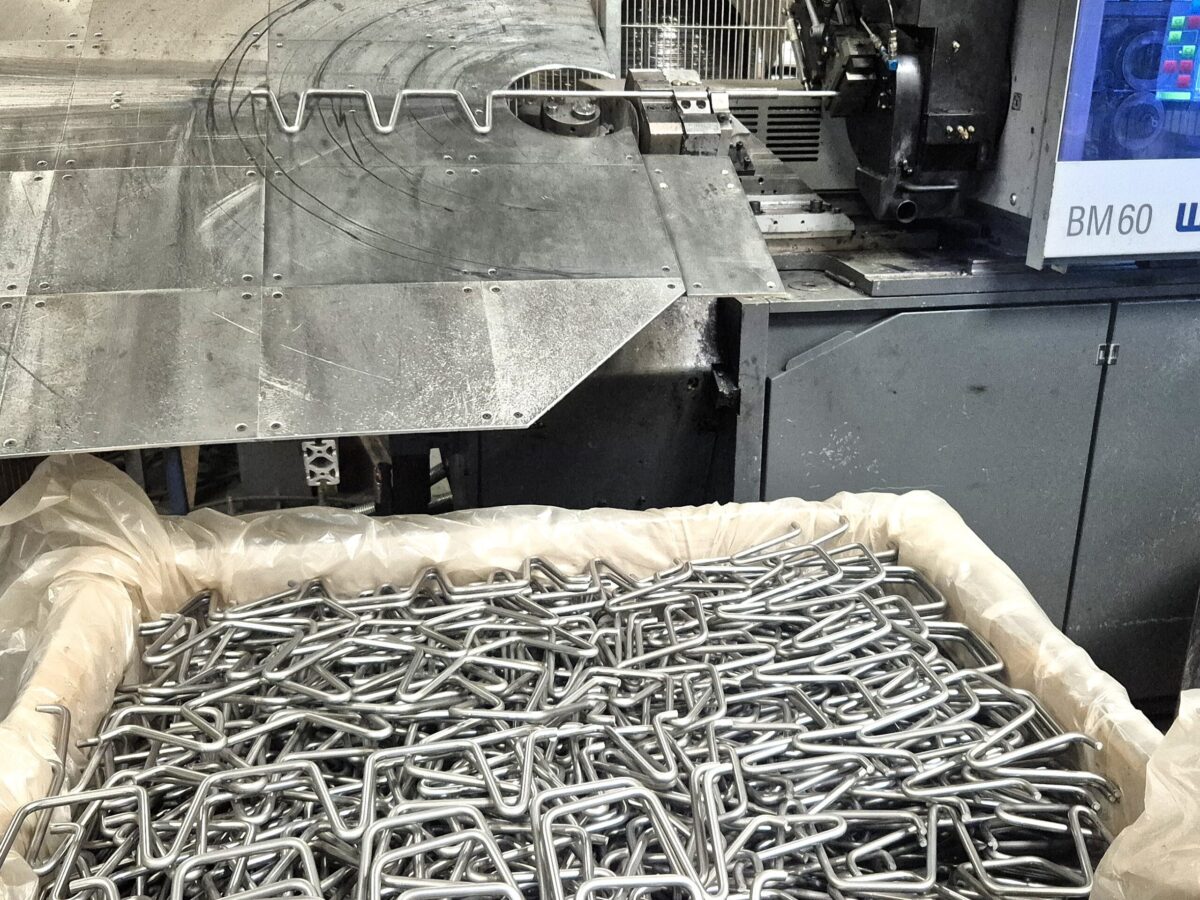

Informations sur notre machine de cintrage et de vissage CNC

• Machine avec commande électronique librement programmable, pour la fabrication de pièces pliées en 2 et 3 dimensions.
• Le fil est redressé par le redresseur à rouleaux lors de l’alimentation.
• Le dévidoir de fil peut tourner autour de l’axe longitudinal du fil grâce à 4 paires de rouleaux d’alimentation.
• Derrière se trouve un groupe de coupe avec servocommande.
• La tête de cambrage avec 3 axes de cambrage sert à recevoir les outils de cambrage, de bobinage et de treuillage.
• La plaque d’appui peut être soulevée et abaissée par la commande.
• Le dispositif de chanfreinage possède 3 lames de chanfreinage pour réaliser des rainures en V avec une profondeur de rainurage maximale de 3 mm. Le chanfrein sert
• fabriquer des extrémités chanfreinées des deux côtés en effectuant la coupe suivante exactement au milieu de la rainure en V.

La grande rigidité et la précision sont obtenues grâce à la tête de pliage fixe et au principe du fil tournant. L’unité d’alimentation stable, la coupe rapide et optimisée en termes de temps de cycle, le grand espace libre de pliage et les possibilités d’utilisation flexibles grâce à l’axe de pliage et de mandrin tournant sans fin ainsi que les grandes courses transversales et de montée / descente facilitent un travail précis.
Grâce aux options de réglage variable de la distance entre l’alimentation, la coupe et la tête de pliage, la machine offre la possibilité d’effectuer les opérations de pliage et de torsion les plus critiques avec précision et répétitivité, tout en assurant une production maximale.
La tête de pliage fixe se caractérise par une grande rigidité et une vitesse de pliage élevée.
Les domaines d’application typiques de la machine sont, entre autres, les barres de torsion pour l’industrie automobile ainsi que les pièces pliées pour l’industrie du bâtiment ou du meuble.
